引入

问题：模型在预训练时只见过最大长度为（比如 4000 个 token）的序列。如果输入超过这个长度，模型没见过那么大的旋转角度（外推性差），或者直接乱掉。

一种比较粗暴的方式是：

假设你想把上下文窗口扩大倍（比如扩大 4 倍，即）
原本第个 token 的位置坐标是。
把所有位置坐标都除以（也就是除以 4）”，变成了。
这样一来，不管输入文本有多长，经过缩放后的位置坐标永远被严格限制在 的安全范围内。

但是有一个问题：模型整体的高频敏感度会被破坏，比如原本微观上挨着的两个Token，整体缩放后的相对位置会强行压缩。

所以后面提出了 YaRN，核心就是：低频大力压缩，高频率少压缩。

高频区域不处理。
低频区域进行缩放。
中频区域，用一个平滑的曲线衔接。
然后在上下文长度增加后，注意力机制的候选词会变多，于是论文在计算Softmax之前乘上了一个温度系数.

拓展到 DiT

DyPE

那么在高分辨率图像生成领域，是否也可以借鉴这个思路？

如果对整个去噪时间进行分析，可以发现：

低频部分：比如宏观结构，在早期阶段就快速收敛定型了。
高频部分：直到去噪的晚期部分，还在不断演化。

所以位置编码没有必要一直用一个固定强度去压缩。

去噪早期：高压缩
去噪晚期：不压缩

具体而言，DyPE 引入了一个分段函数来划分高中低频，

具体的解决方法如下：

其中就是的输出值在0到1之间，代表在特定的频率和时间下，RoPE应该怎么调整，

代表相对波长，越大代表波长越长，频率越低。
：低频区下限阈值。一个预设的超参数，用来界定哪些频率属于“必须严格保护的低频区”。
：高频区上限阈值：一个预设的超参数，用来界定哪些频率属于“需要保持原汁原味的高频区”。
：时间动态缩放系数。这是 DyPE 最核心的创新点：它让原本静态的阈值和能够随着扩散时间步 的改变而动态变化

可视化如下：

text

输出 γ(r, t)
 1.0 |                    ------------------ (高频区：γ = 1，原汁原味，保细节)
     |                   /
     |                  /  <-- 过渡区 (线性斜坡，平滑衔接)
     |                 /
 0.0 |----------------/                      (低频区：γ = 0，标准缩放，保大局)
     +---------------------------------------------------
       0         α·κ(t)          β·κ(t)           r (频率/波长)

SEGA

前文的 DyPE 是从时间角度，对RoPE进行了调整。而 SEGA 则是在内容上入手，对RoPE进行了调整。

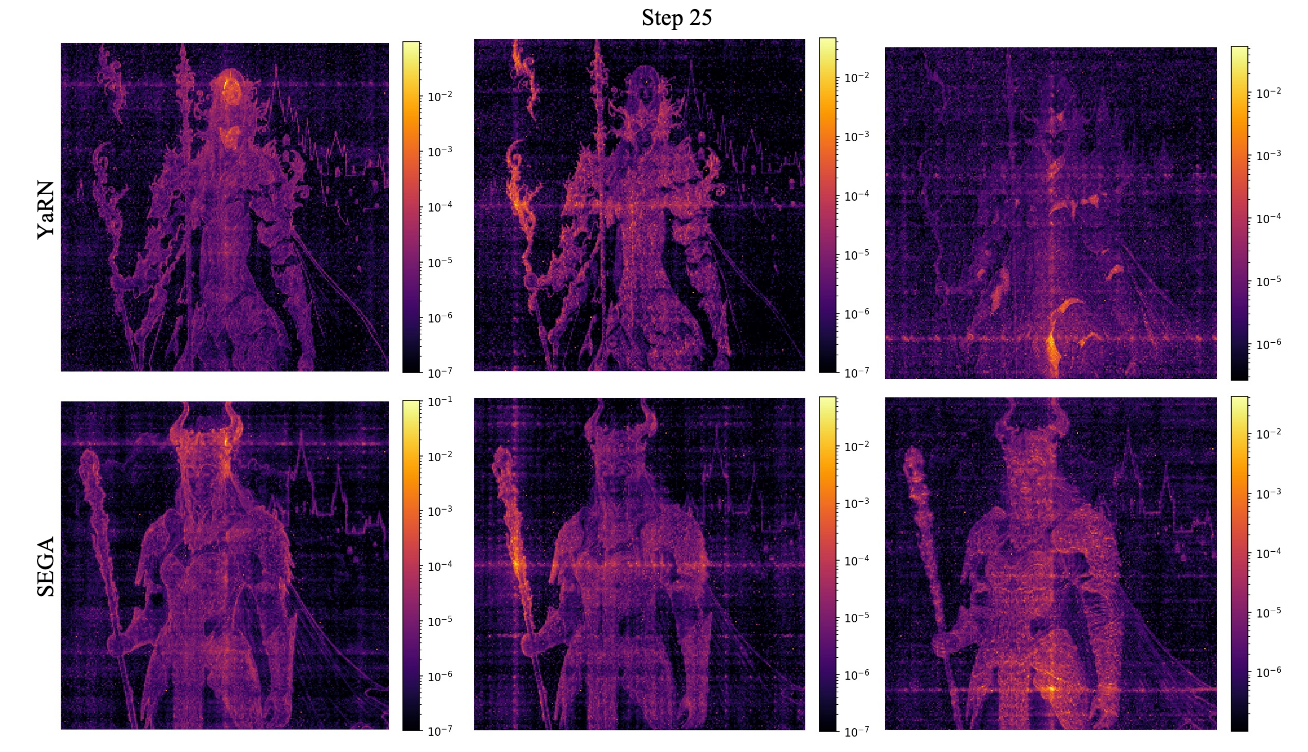

Core Motivation：图像在去噪的不同阶段、不同图片内容之间的频谱分布差异巨大（例如雾湖与繁华集市），静态缩放无法适应这种动态变化。

对当前 Step 对 Latent 减去均值，进行 2D 快速傅立叶变换（每个Channel）。
- 提取轴向剖面：沿着高度和宽度两个轴进行分析。
  - 垂直轴剖面：把 2D 频谱在水平方向上把能量全部平均
  - 水平轴剖面：把 2D 频谱在垂直方向上把能量全部平均
  - 这个能够看出图像在横向和纵向上的高低频占比。
  - 如何使用：如果能量低，就是低频；如果能量高，就是高频，
- 提取径向剖面：以频谱中心为圆心，画出一圈圈的同心环，计算每一个环上的平均能量，从而得到一个由内向外的 1D 分布。
  - 距离中心越近，代表低频的宏观结构。
  - 距离中心越远，代表高频的微观纹理。
  - 如何使用：对径向剖面，计算 Wiener 熵，也就是射频平坦度，可以协助判断我们的逐个Channel缩放的发作时机，如果在早期，都是噪声，那么能量会很平坦，我们就暂时不操作，后期再操作。

I-MAX

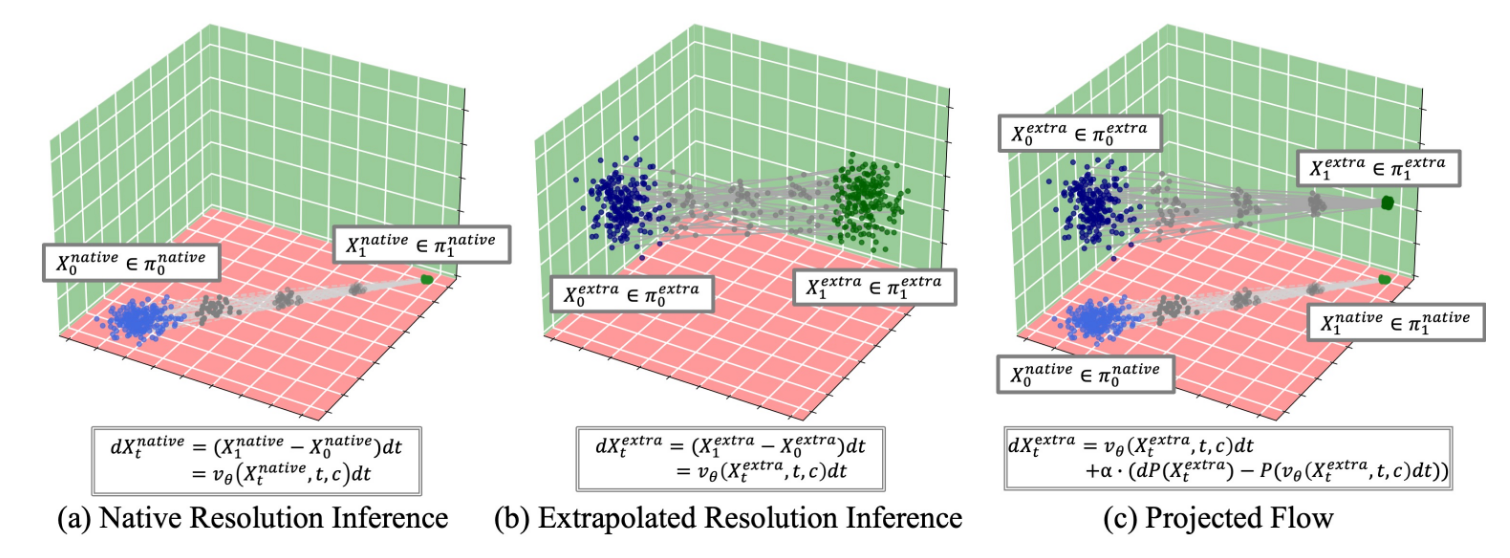

核心 IDEA：高分辨率图像空间中的每一个 Flow 在低分辨率空间中都有一个对应的投影。

然后在高分辨率去噪的时候，时刻用一个低分辨率的版本进行 CFG 引导。

FouriScale

Core Insight：不能只在空间域看图像，必须去频域找原因。

观察上面的两组照片：

中间图：直接下采样。原本的高频细节（石头），会折叠出一大片伪造的低频区域。扩散模型在看到这种大波纹的时候，就可能会误认为这里有一个大物体。
右边图：先低通滤波，再下采样；但是这样的话，细节变模糊了。所以论文的 Core Idea：用右边图定下骨架，用一个分支补充细节纹理。

论文的策略：

前步：全量启用 FouriScale（空洞卷积 + 严格低通滤波），锁定宏观结构；
步：空洞倍率和滤波程度线性衰减（退火）；
步之后：切回原版预训练 UNet 卷积层，专注于局部高频质感与微结构的打磨。

HiFlow

Core IDEA：

级联式生成。
- 在低分辨率生成的过程中，记录采样轨迹；
- 在高分辨率生成过程中，构建Reference Flow

那么具体是怎么做的呢？

在 Low-Resolution 下进行完整去噪，并记录轨迹。
构建 Reference Flow：在每个时间步，将单步预测的插值放大到目标大图。
大图起点：小图去噪到中间时刻，将其预测的插值放大并添加噪声，作为大图的起点。
然后对于每个：
- 将大图预测的和 Reference 的同时送入低通滤波器，过滤高频细节。计算差值后，补偿给大图。
- 利用 Reference Flow 的加速度和大图自己的加速度进行差值对比，通过 Detail 补偿大图的速度更新方向。

具体到代码细节：

对于 Stage 0:

with self.progress_bar(total=num_inference_steps) as progress_bar:
    for i, t in enumerate(timesteps):
        noise_pred = self.transformer(
            hidden_states=latents, timestep=timestep / 1000, guidance=guidance,
            pooled_projections=pooled_prompt_embeds, encoder_hidden_states=prompt_embeds,
            txt_ids=text_ids, img_ids=latent_image_ids,
            joint_attention_kwargs=self.joint_attention_kwargs,
            return_dict=False, ntk_factor=1.0,)[0]
        latents, pred_x0 = self.flowmatch_step(noise_pred, t, latents, return_dict=False)
        pred_x0_dict[t.item()] = pred_x0
        height_dict[t.item()] = height
        width_dict[t.item()] = width

然后逐级提升分辨率

DemoFusion

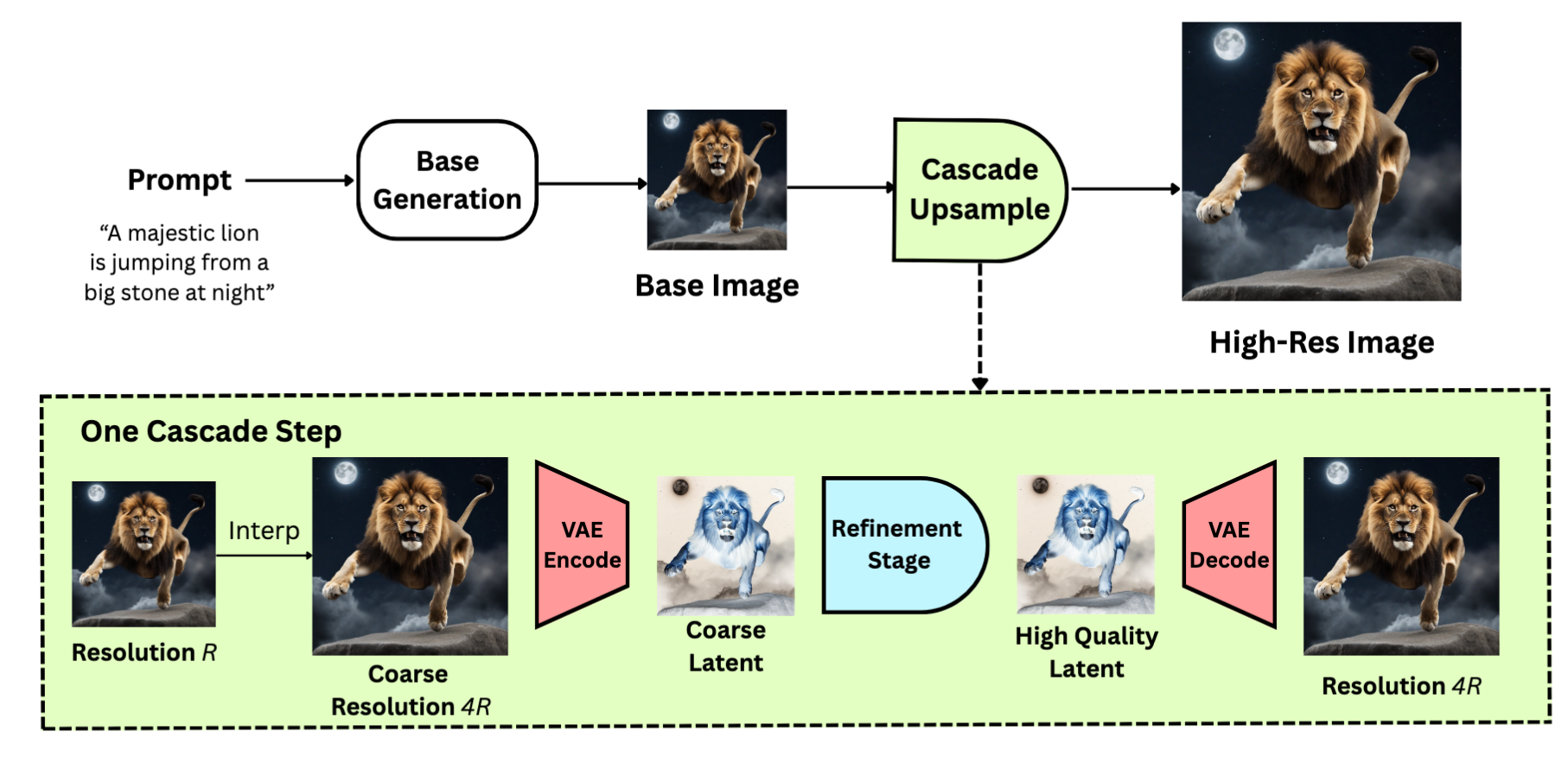

整体的 Pipeline 如下：

Phase 1: 在低分辨率下，生成一张图。
Phase 2～S: 逐级分辨率放大
- 与上一个 Phase 的图，经过双三次插值后放大，然后加噪声残差融合
- 局部路径：每个局部块都要进行一次 forward
- 全局路径：用空洞卷积进行 forward
- 局部去噪结果在重叠区域进行加权平均；全局结果再融入进去。

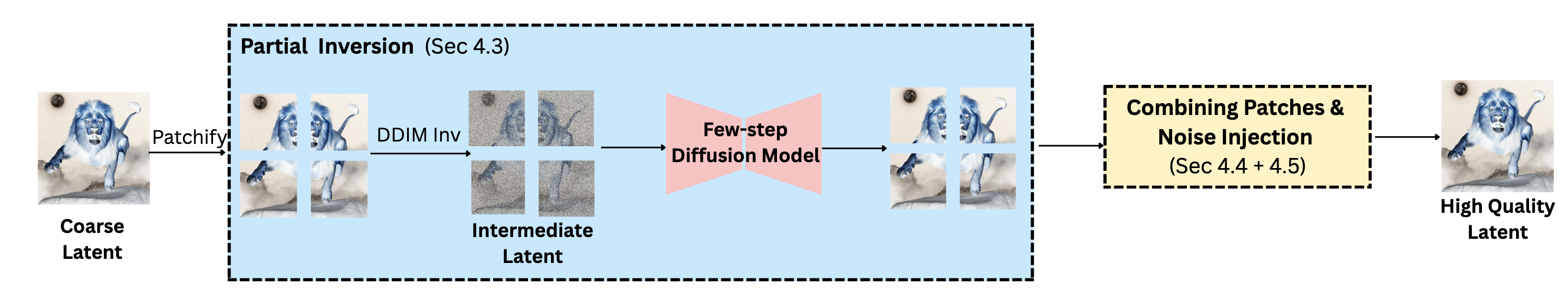

PixelRush

ARea

主要的 Pipeline 如下：

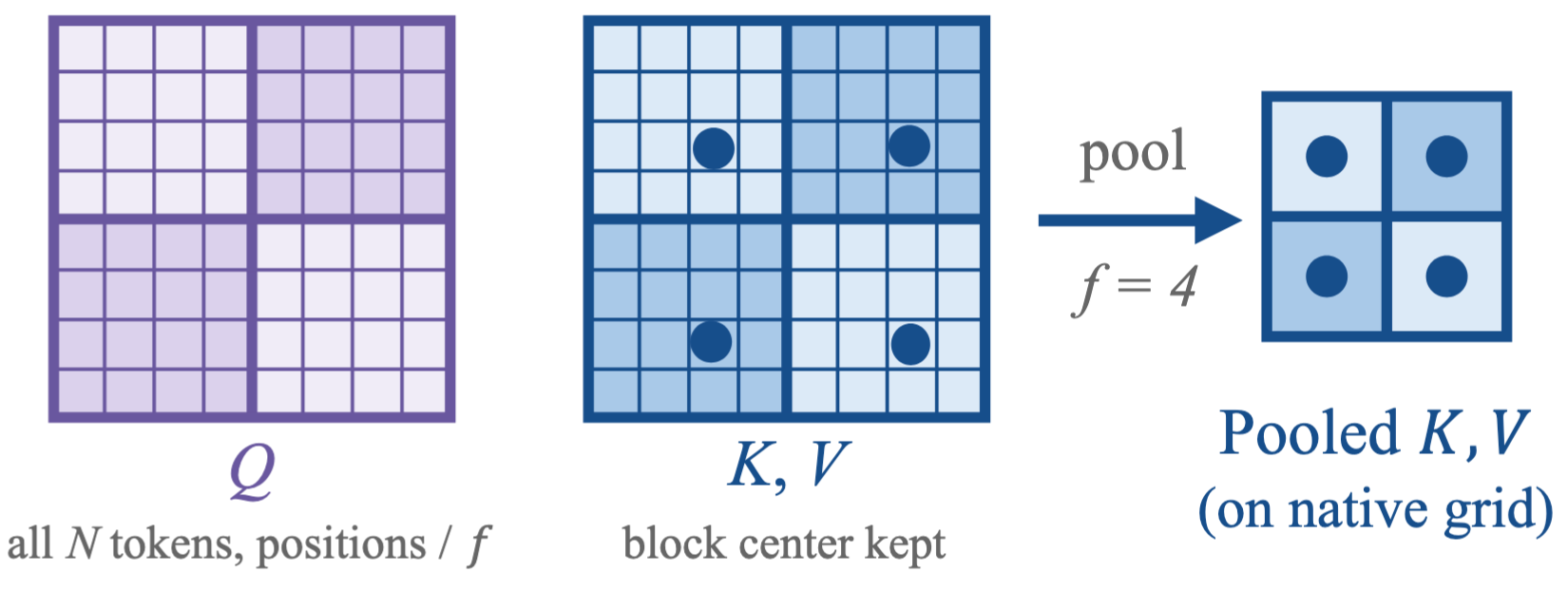

Phase 1：粗粒度的全局注意力
- 将 K 和 V 进行空间块降采样，然后将空间网格划分成局部块，选取中心的 Token 作为代表
- 将 Q 的坐标也进行缩放，使得相对位置距离在预训练的尺度。
- 池化大小随着时间变化。
Phase 2: 自适应的窗口细粒度注意力
- 窗口边长逐渐缩缩小为预训练的尺度。
- 利用当前 Latent 的离散小波变换计算局部高频能量，对于背景等平滑区域，自动划分为更小的窗口，缩减计算量。

PMA

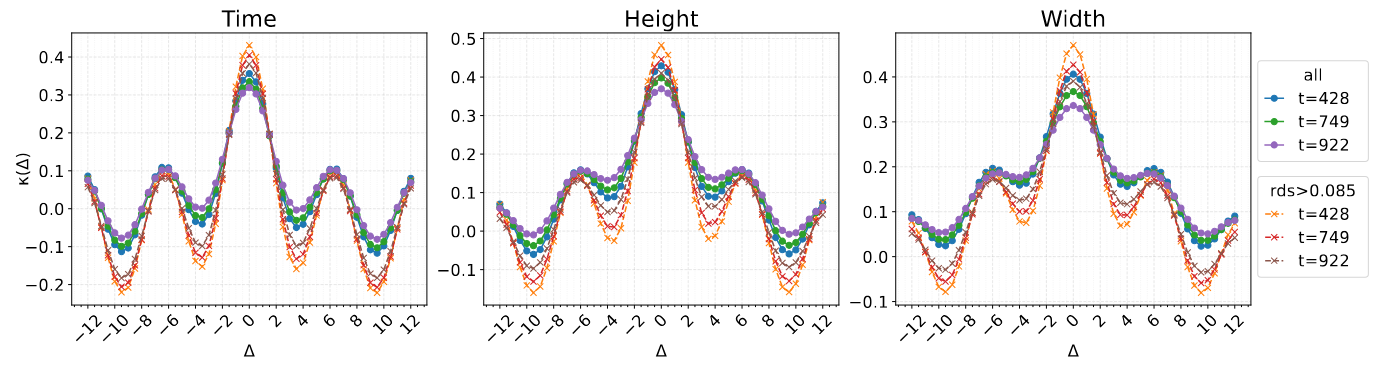

RoPE 把每个 token 的向量按位置旋转一个角度（是第个频率）。关键性质是：query 和 key 各自旋转后，点积只依赖相对距离 ：

也就是说，RoPE 把"绝对位置"变成了"频率编码的相位差"，注意力分数只看。

真实的注意力分数 = 内容相似度 × 位置相位 两者混在一起。你想知道"位置本身贡献了多少"，但直接看某个 token 对的分数，分不清是内容像还是位置近。

作者的做法：把都做归一化（去掉长度影响），然后在随机采样的 token 对上取期望。随机 token 对的内容是"平均而言无关"的，所以内容项被平均掉，剩下的就是 RoPE 旋转单独造成的相似度随的变化——这就是。

一句话： 是"假如 token 内容完全随机，RoPE 会让距离为 的两点有多像"的曲线，它纯粹反映位置偏置。

训练时所有 token 共享同一个位置尺度，模型学会在这条固定周期曲线上工作。一旦把 LR 和 HR 塞进同一坐标系，至少一组 token 的被压缩或拉伸——而曲线是振荡的，压缩后可能正好落在峰（被过度关注）也可能落在谷（被抑制），且无法预测。没有任何单一重映射能同时保住两种尺度的振荡结构，这就是 PI 失败的根因。

所以论文是怎么做的？

首先低分辨率下去噪。
然后用DeepGaze找到人眼觉得重要的区域。
把重要区域切分成 HR Token，其余的保持 LR。
混合在一起去噪。让每个 Query 用自己的尺度去量 Key 的距离。

SigMA

在更高分辨率下，同一个语义结构（如地平线、人物轮廓）跨越了更多的像素。扩散模型需要更长的去噪时间（即到达更干净、信噪比更高的时间步），才能建立起稳定的全局一致结构。

在这段时间窗口内，高分辨率图像依然需要强力的全局结构引导，但现有的尺度无关方法已经以为“结构构建完成了”，过早地撤去了位置编码干预（进入纹理细化阶段）。

如何解决？

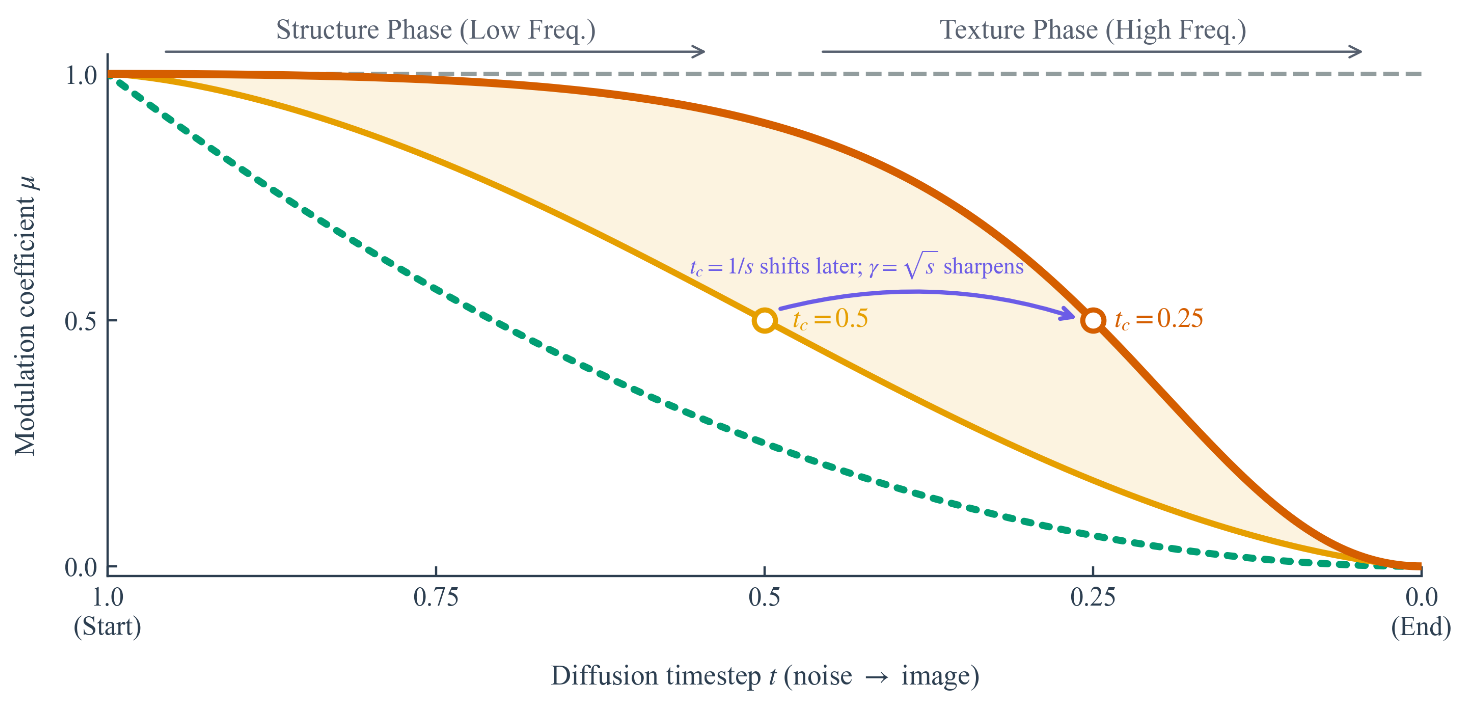

对于放大倍数的维度，SigMa 使用对数几率时间（log-odds time）下的 Sigmoid 门控函数：

$其中$

当（去噪初期，结构阶段）：，保持强位置干预，确保全局结构稳定。
当（去噪末期，纹理阶段）：，放松位置干预，恢复原生 RoPE 的高频细节表达能力。
当某维度未放大（）时，保持原生编码不变。

为了避免人工调参，作者通过理论推导给出了决定 Sigmoid 曲线形态的两个核心参数——相变中心 和 相变速率 的闭式缩放定律（Scaling Laws）：
